单轨座椅电梯示意图

单轨座椅电梯参数

A ?最小的旋转半径 655 mm

B ?最低墙到座背距离 65 mm

C ?座椅深度 360/425 mm

D ?座椅折叠后离墙距离 370 mm

E ?展开最大距离 573 mm

F ?扶手外部宽度 550 mm

G ?扶手内部宽度 460 mm

H ?座椅靠背高度 453 mm

I ?脚踏板到座垫距离 430-540 mm677-877 mm

J ?脚踏板离地高度 70 mm

单轨座椅电梯产品规格

标准载重量：137kg；最大 200kg

运行速度：0.12m/s 电源供应：24VDC 直流蓄电池

外部充电：100~240V（50-60HZ）最大楼梯角度：56°

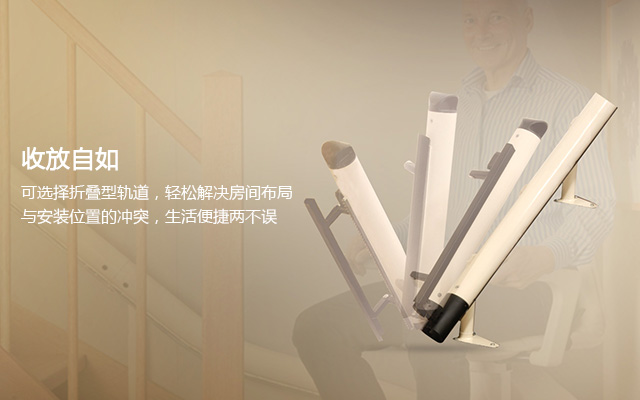

轨道：底座支架固定，直线铝合金轨道

驱动装置：DC motor 24V(12Vx2)/0.26KW 功率 / 侧面安全感应

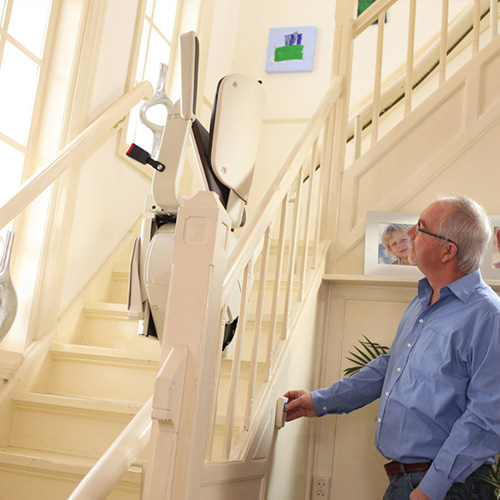

操作方式：遥控操控 / 自行操控

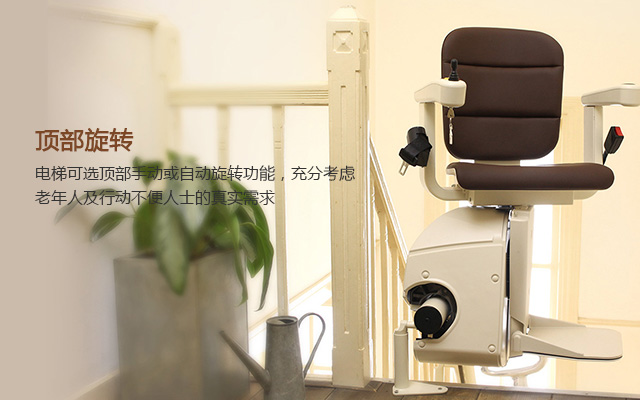

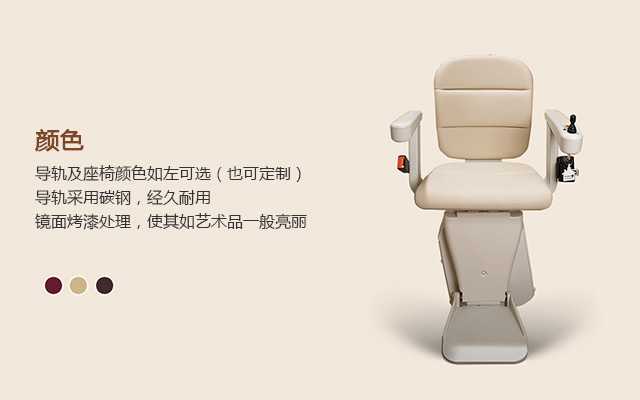

座椅：手动旋转 / 皮面料 /（颜色）

踏脚板：装饰毯，底部安全感应

安全标准：通过英国国家 BS5776、TUV、NTRC/C 等各种测试并符合 ISO9001 国际品质认证
